PCB线路板制造工序繁多，开料、钻孔、曝光、蚀刻等工段会持续产生环氧树脂、玻璃纤维、铜锡微细粉尘，这类颗粒物一旦进入洁净空调末端，会快速堵塞高效过滤器，造成板面短路、断路、镀层瑕疵等报废问题。按照GB51127-2015《印制电路板工厂设计规范》，PCB曝光、层压区域多为ISO7~ISO8级洁净区，洁净空调普遍采用“初效G4+中效F5+末端高效”三级过滤架构，F5袋式过滤器作为中间防护层，承担保护末端高效、稳定系统压差的关键作用，也是PCB净化空调设计里不可忽视的一环。

一、PCB线路板车间洁净度与粉尘工况特点

PCB不同工序洁净要求差异明显：内层曝光、干膜贴合属于核心洁净区域，一般要求ISO7级；层压、检测等辅助工段常用ISO8级。车间粉尘和普通电子车间有明显区别，粉尘含玻纤碎屑与粘性树脂，容易粘附在滤料表层，选型时不能直接套用通用电子厂的过滤器方案。

如果缺少F5中效过滤，新风与回风携带的大量1~5μm粉尘会直接冲击末端HEPA，高效过滤器使用寿命会缩短一半以上，大幅增加车间运维更换成本。F5袋式过滤器按照EN779标准，比色法效率40%~60%，专门拦截1μm以上悬浮颗粒，容尘量大、初始阻力低，适配PCB洁净空调的长期连续运行工况。

二、PCB洁净空调F5袋式过滤器选型核心要点

1、滤料材质选择。PCB车间存在静电风险，优先选用防静电合成化纤滤料，避免静电积聚引发安全隐患；滤料表面做抗粘处理，降低树脂粉尘糊袋概率。不建议选用普通玻纤滤料，玻纤碎屑存在脱落污染板面的风险。常规化纤F5耐温80℃以内，适合洁净空调常温送风工况。

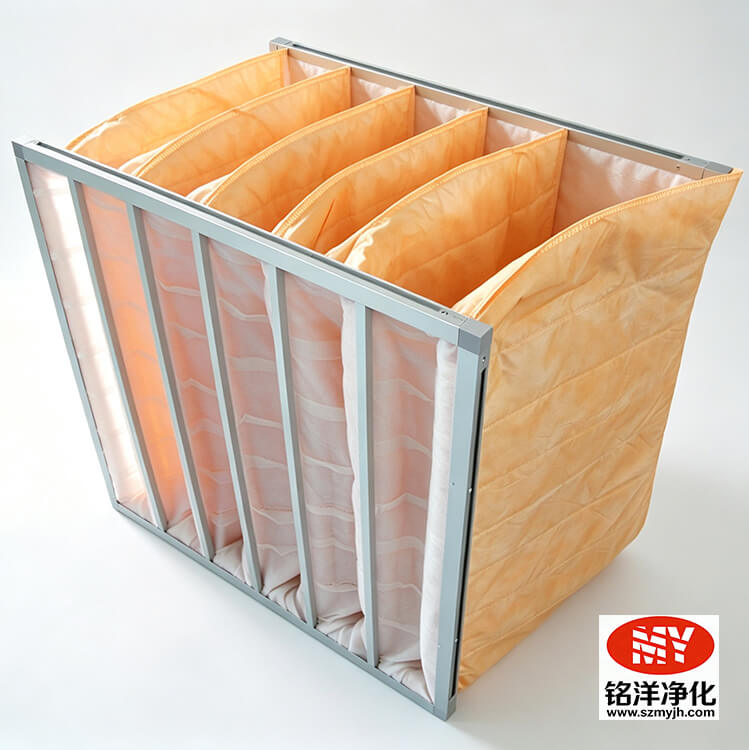

2、风量与阻力匹配。选型需要依据空调机组额定风量计算单台过滤器风量，常用规格595×595×500mm，6袋结构，额定风量2800m³/h，初始阻力控制在50Pa左右；终阻力建议设定为100Pa，压差达到终阻力就及时更换，防止风量衰减造成车间洁净度不达标。

3、袋数与框架。PCB项目推荐5袋、6袋结构，滤袋不宜过长，过长滤袋容易在大风量下出现抖动破损；外框可选镀锌板或者铝合金，潮湿车间优先铝合金外框，防止框架锈蚀掉屑污染气流。

4、密封要求。机组安装位置需要配置密封胶条，避免漏风。一旦过滤器边框漏风，未经过滤的粉尘直接穿透，整套三级过滤系统等于失效，这也是很多PCB洁净车间验收不达标的常见原因。

三、洁净空调系统整体配置逻辑

PCB洁净空调推荐完整三级过滤顺序：新风段G4初效过滤器 → 空调机组内部F5袋式中效过滤器 → 洁净室末端高效过滤器。

G4初效负责拦截新风中大颗粒灰尘、蚊虫，保护F5；F5袋式过滤器作为二级屏障，捕捉大部分树脂与玻纤悬浮粉尘，减轻末端高效负荷。很多改造项目容易踩坑：取消F5这一级，只保留初效加末端高效，短期节省设备成本，长期运维成本成倍上升。

系统设计时，建议在F5过滤器前后设置压差监测接口，运维人员可以根据压差数据，预判滤料堵塞状态，合理安排停机更换，不用频繁拆机检查。

四、PCB洁净车间改造工程案例

华南一家中小型PCB工厂，原有洁净空调只配置G4初效，没有F5中效过滤，投产不到8个月，末端高效过滤器大面积堵塞，板面颗粒不良率持续走高，频繁停机更换高效滤芯。

改造方案：在空调机组内加装F5防静电袋式过滤器，保留原有G4初效，形成三级过滤体系，同步校核机组风量与阻力。改造完成之后，末端高效过滤器的使用寿命从8个月延长至22个月，车间颗粒物不良明显下降，每年过滤耗材采购成本下降35%。该项目选用6袋铝合金框F5袋式过滤器，滤料采用防静电复合化纤，适配车间含树脂粉尘的工况。

五、安装与运维避坑提醒

1、安装施工阶段，禁止用手直接触碰滤料，防止油污附着，造成滤料局部堵塞；更换作业尽量选停产窗口期，避免粉尘二次飞扬污染洁净区。

2、定期记录过滤器压差数据，建立耗材更换台账；南方潮湿地区，注意空调除湿控制，高湿环境会加速树脂粉尘粘在滤袋表面，缩短使用寿命。

3、进场验收时，需要核对厂家提供的第三方检测报告，确认F5效率、阻力参数符合设计图纸，拒绝参数虚标的产品。
