在暖通净化AHU机组当中，F5袋式过滤器气流均匀性往往容易被设计工程师忽略。很多工程师选型F5袋式过滤器，只盯着过滤效率与阻力，很容易忽略气流均匀性这个隐藏坑。多数项目选型只核对EN779标准过滤效率、初阻力、额定风量，却很少评估滤袋内部风速分布是否均衡。F5袋式过滤器就算滤料等级达标，如果气流偏流、局部风速过高，依旧会出现滤袋提前破损、容尘量缩水、后端过滤负担加重等一系列隐性故障。结合现场测试数据，解析气流均匀性的底层逻辑，给到选型与调试可落地参考。

一、迎面风速与滤袋内部过滤风速概念区分

很多现场人员会混淆两个关键参数：迎面风速、滤料实际过滤风速。

迎面风速指过滤器整框迎风面的平均风速，行业F5袋式过滤器常规设计推荐迎面风速1.0‑1.5m/s；滤料过滤风速是气流穿过滤袋滤材本身的速度，由总风量除以全部滤袋展开过滤面积计算得出。

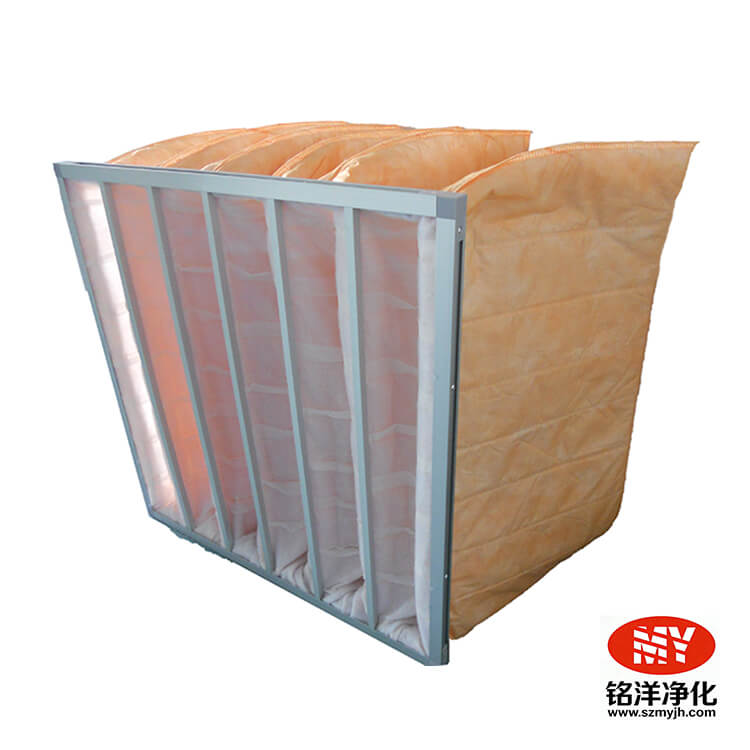

计算公式：滤料过滤风速Vf=总风量Q ÷滤料总有效面积S。592×592标准6袋F5过滤器，额定风量2700m³/h，滤料总面积约5.8㎡，理论滤料过滤风速约0.13m/s。当气流分布不均匀，部分滤袋区域实际风速会远高于理论设计值，直接破坏整套过滤器的设计性能。

二、气流、风速分布失衡带来的实际工程危害

气流分布不均不只是单纯增加阻力，现场常会出现三类典型问题。

第一，局部滤袋过载，加速滤材损耗。部分袋体承受远超设计的风量，粉尘高速冲刷滤料，滤袋迎风位置容易出现磨损、针孔破损；其余滤袋风量偏小，没有充分发挥容尘能力，整台过滤器实际使用寿命大打折扣，会出现“部分滤袋已经堵死，其余还很干净”的现象。

第二，过滤效率达不到标称。局部高风速状态下，部分细小颗粒会穿透滤料，F5标称的45%（0.4μm）过滤效率会出现明显衰减，未被拦截的粉尘直接冲击后端F7、H13过滤器，造成后端耗材提前堵塞报废。

第三，运行阻力异常波动。机组风量变化时，滤袋受风压胀缩不一致，整机压差忽高忽低，运维人员很难判断真实滤芯堵塞状态，压差更换参考值失去参考意义。

三、造成F5袋式过滤器气流不均匀的主要因素

产品层面的常见问题：滤袋袋深不够、袋数偏少，又没有内置支撑龙骨。大风运行时滤袋容易被风压吹扁、互相贴在一起，一部分滤面被遮挡，实际可用过滤面积缩水，气流只能从剩下缝隙穿过，形成局部高速区。

生产工艺同样会产生影响：缝制/热熔焊接工艺偏差，个别滤袋开口宽窄不一致，会造成每只滤袋分配风量不一致。

机组安装工况是现场高频诱因：过滤器距离机组弯头、变径接管过近，没有预留足够直管段，气流进入过滤段之前已经形成射流偏流；箱体内部无导流均流结构，高速气流直冲过滤器局部位置，无论过滤器产品多好，都很难实现均匀进风。

四、工程师选型与现场核查实操要点

选型阶段：不能一味追求少袋深袋来压低采购成本。标准592框F5过滤器优先选用6‑8袋配置；滤袋内部必须配置支撑龙骨，防止大风量下滤袋被吹瘪。核对厂家资料，确认额定风量对应的滤料总面积，反算滤料过滤风速，尽量控制在0.12‑0.15m/s区间。

机组布置层面：过滤器前端尽量保留≥1.5倍风管边长的直管段；如果空间受限，弯头紧邻过滤器，箱体内建议增设简易导流板，削弱射流冲击效应。

现场验收简易核查：机组开到额定风量运行一段时间停机拆开检修门，观察滤袋膨胀形态，所有滤袋应当饱满舒展，袋与袋间隙均匀；现场可采用风速仪多点取样，绘制迎风面风速分布图，直观判断气流偏流问题。如果部分滤袋被压紧贴死，局部鼓胀特别突出，说明气流分布存在问题，需要重新核查风量与安装条件。

五、选型综合参考

F5袋式过滤器性能，不能只看滤料的实验室检测报告，气流均匀性、合理的袋数袋深、支撑结构同样是决定现场实际表现的关键。深圳铭洋净化拥有18年净化设备制造经验，具备ISO9001、ISO14001双体系自动化产线，可提供多种规格F5袋式过滤器，在袋数、袋深、支撑结构上做优化设计，可给到工程师选型参数核算与技术资料支持。
