在半导体芯片、微电子制造、精密光学等对空气洁净度要求极致严苛的行业，高效过滤器作为洁净室空气过滤系统的核心部件，直接决定芯片良率与生产安全。随着制程不断向纳米级迈进，半导体无尘车间对过滤产品的要求已远超普通工业标准，颗粒控制、静电防护、气态污染、密封性能都有明确硬性指标。想要真正满足这些高标准，选择专业合规的净化产品，才是保障产线稳定运行的关键。

一、过滤精度要求更高，超细颗粒全面拦截

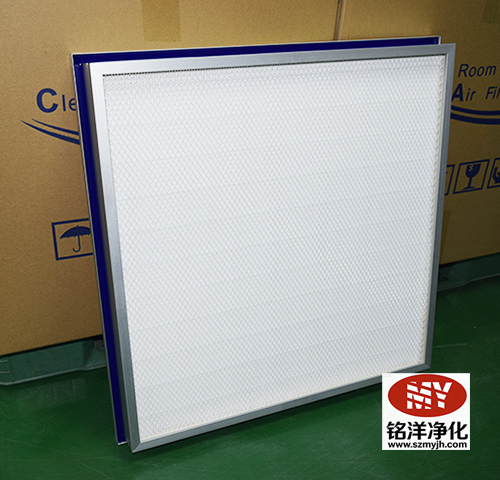

普通工业洁净室以0.3μm颗粒为控制目标，而半导体无尘车间必须重点拦截0.1μm~0.12μm超细颗粒物，这类微粒极易造成晶圆缺陷、电路短路。常规HEPA过滤器无法满足需求，必须使用ULPA超高效过滤器，对最易穿透粒径效率达到99.999%以上。

只有达到这一精度，才能让光刻、刻蚀、薄膜沉积等关键工序维持ISO Class 1~Class 4级洁净度，从源头降低颗粒污染风险，保障芯片生产环境稳定可靠。

二、防静电性能必备，杜绝静电损伤风险

半导体元器件对静电高度敏感，静电放电可直接击穿芯片，同时静电吸附会造成二次粉尘污染。普通高效过滤器无防静电设计，无法在微电子车间使用。行业要求过滤器必须具备稳定防静电能力，表面电阻控制在安全范围。

从滤材到边框都需采用防静电结构，避免电荷积累，配合车间接地系统快速泄放电荷，长期运行不产生静电隐患，保障高敏感场景使用安全。

三、无挥发性低释气，严控气态分子污染

半导体光刻、镀膜等工序对气态污染极其敏感，过滤器所用胶水、密封材料若释放微量VOC，会在晶圆表面形成残留，直接影响良率。因此半导体用过滤器必须采用低释气、无VOC环保材料，避免气态污染。

材料选型、生产工艺、密封结构都需要严格控制，确保在恒温恒湿的无尘环境中不产生有害挥发物，这是半导体车间不可突破的底线要求。

四、密封与检漏零容忍，保障洁净室长期稳定

半导体无尘车间多为单向流设计，对压差、风速、泄漏率要求极高，任何微小泄漏都会导致洁净度失效。行业要求过滤器100%通过PAO扫描检漏，泄漏率近乎零容忍，同时结构需适配FFU、高效送风口等设备安装。

过滤器需具备优异的密封性能与耐用性，安装后无旁路、无泄漏，确保洁净室长期稳定达标，满足连续化、高精度生产需求。
