汽车零部件、高端五金件的面漆喷涂对空气中细微颗粒管控十分严苛，0.3μm浮尘、飘散的超细漆雾落在湿漆膜上，会直接产生针孔、麻点、色差等不良品，大幅增加返工与报废成本。本地一家精密零部件喷涂生产线，原先通风系统装配普通压紧式高效过滤器，边框密封缝隙持续漏尘，车间颗粒物数值常年超标，洁净度稳定卡在ISO8级，漆面返修率高达12%。本次改造全部替换为液槽高效过滤器作为末端核心过滤设备，搭配多级前置过滤组合，车间洁净度稳定达到ISO6级标准，不良品直接下降九成，下面结合现场改造全过程拆解方案与选型要点。

一、涂装车间ISO6级洁净专属要求，和普通厂房区别很大

按照ISO14644-1洁净室分级规范，ISO6级车间每立方米≥0.3μm颗粒物上限为35.2万颗，多用于高端色漆、面漆喷涂工位。对比常规ISO7、ISO8级喷漆房，对过滤器密封性、抗漆雾能力、过滤效率要求更高。

涂装车间有两大独特污染难题：循环风裹挟粘稠漆雾气溶胶，极易附着堵塞滤材；风机长期高频震动，传统压紧式胶条容易老化松动，出现缝隙漏风，未经过滤空气直接进入喷涂区域。想要稳定实现涂装车间洁净度提升，末端必须选用液槽密封结构高效过滤器，依靠果冻胶液封消除安装间隙，杜绝旁通漏尘问题。

过滤硬性参数：末端液槽高效统一选用H14等级，0.3μm颗粒过滤效率≥99.995%，前端搭配G4初效、F8中效两层防护，形成粗滤拦截漆雾、中滤捕捉细尘、高效深度净化的三级过滤链路，减轻末端滤网负荷，拉长更换周期。

二、改造前原有通风系统存在的实际问题

该涂装车间此前使用刀边压紧式高效过滤器，运行半年便暴露多项短板，也是洁净度始终不达标的关键：

1、密封失效：风机持续震动让压条松动，边框出现缝隙，未过滤空气渗漏，车间粒子数值波动剧烈；

2、容尘量不足：缺少专用漆雾预过滤段，细小漆雾直接附着高效滤纸，压差上涨速度快，每月都要停机更换；

3、出厂品控不足：部分过滤器存在滤材微小针孔，PAO检漏反复出现点位超标，耽误客户订单交付。

三、以液槽高效过滤器为核心的全套改造方案

1、新风+循环风双系统三级梯度过滤配置

第一道前置防护：G4折叠板式初效过滤器搭配专用漆雾过滤棉，拦截10μm以上大漆雾、金属粉尘，避免粘稠漆雾直接粘附后端滤材；

第二道中段缓冲层：F8袋式中效过滤器，捕捉1~5μm细微漆雾气溶胶，分摊末端高效过滤压力；

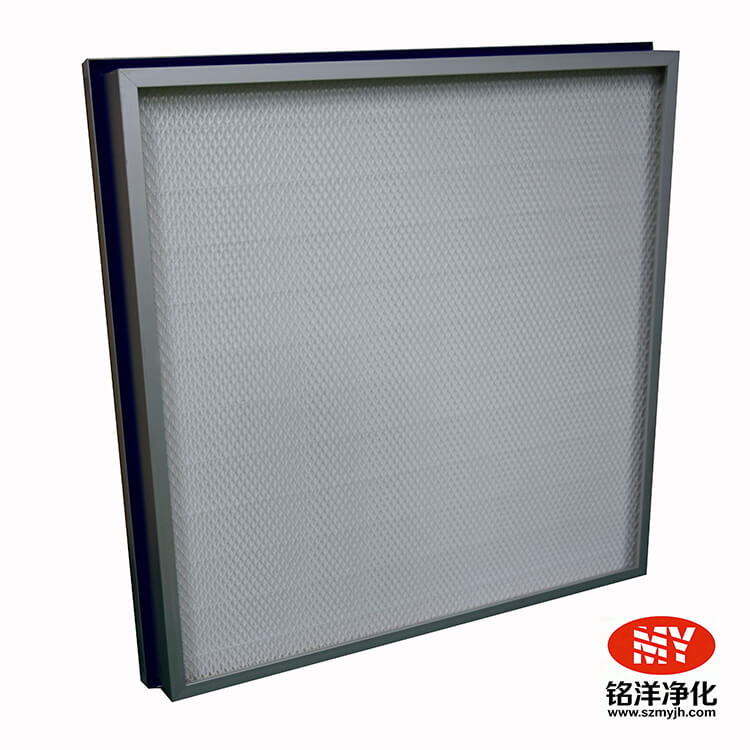

末端核心过滤单元：铝合金无隔板液槽高效过滤器应用案例，采用H14超细玻纤滤纸，液槽内填充弹性果冻密封胶，刀架完全嵌入胶体形成无死角密封，不受设备震动影响，额定风量稳定，初始运行阻力≤250Pa，适配车间长期循环风工况。

2、配套安装优化细节

同步更换适配液槽过滤器的专用铝合金刀架，控制框架水平度，标准化胶体填充量，防止溢胶污染滤材；喷涂区吊顶统一更换液槽高效送风口，调整车间气流走向，消除局部涡流积尘死角。

四、改造完成后的运行数据与运维优势

整套过滤系统调试完毕后，连续72小时不间断监测，颗粒物浓度稳定符合ISO6级标准，每立方米0.3μm颗粒控制在28万颗以内；漆面麻点、针孔缺陷大幅减少，返修率从12%降至1.1%。

液槽密封结构抗震动，高效滤网半年更换一次，更换周期相比老式压紧式产品直接翻倍；每批次产品附带完整PAO检漏报告，第三方洁净度验收一次性通过。

厂家自有自动化生产线，全程执行ISO质量管理体系，可定制适配高湿、多漆雾工况的耐潮型液槽高效过滤器，非标尺寸快速排产，同时提供前期现场工况勘测、分级过滤方案设计、现场检漏技术支持。
