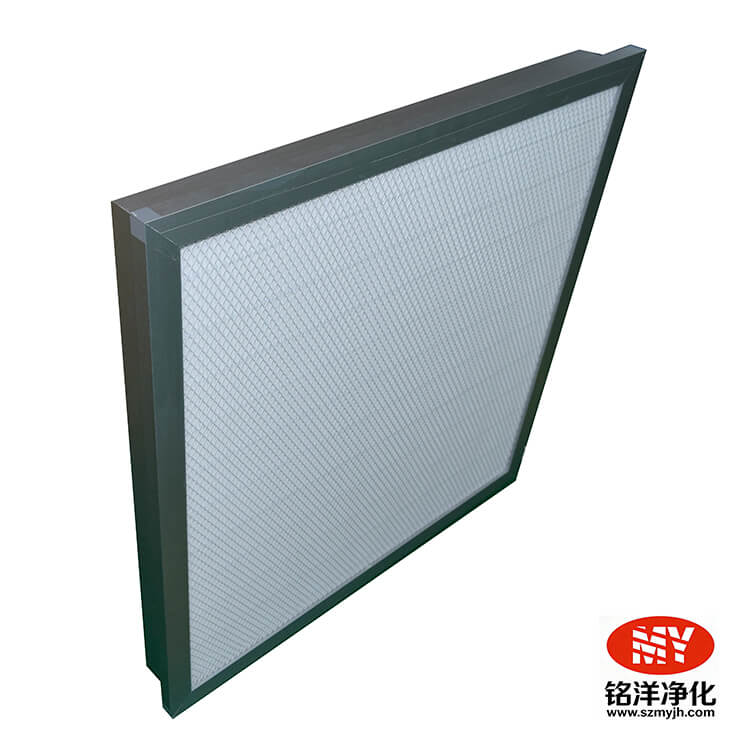

在制药、半导体等高等级GMP洁净项目中，液槽高效过滤器凭借果冻胶液槽密封结构，可以实现无硬缝隙密封，PAO检漏通过率高，大量应用于ISO5‑7级洁净室末端过滤。不少项目选用H13/H14等级合格滤材，但现场实际效果达不到样本参数，洁净区粒子浓度反复波动。排除滤材质量、安装密封等因素之后，多数问题来源于静压箱内部气流紊乱，湍流涡流造成过滤器整个滤面风速分布严重失衡。结合GB50591洁净室施工验收规范以及大量现场调试经验，下面梳理静压箱关键设计参数，通过控制湍流，让液槽过滤器充分发挥额定过滤性能。相关液槽高效过滤器及配套静压箱体支持非标工况定制。

一、静压箱内部湍流带来的实际危害

高速风管气流直接冲入静压箱，缺少缓冲导流就会形成射流冲击、边角涡流与气流死区。湍流会引发三类现场问题：过滤器中部长期承受高速气流，滤材局部过载，边角风量不足，整张滤材利用率下降；风压脉动持续扰动液槽密封胶体，长期运行会提升微量泄漏风险；风速不均匀度过大，过滤器下游粒子浓度不稳定，洁净室检测数据起伏，还容易造成PAO检漏误判。

行业常用风速不均匀度CV作为评价指标，液槽过滤器配套静压箱，理想工况CV值建议控制在15%以内；未做优化的简易箱体CV经常超过28%，直接拉低末端过滤性能。

二、静压箱基础尺寸核算参考表

静压箱截面积简易计算公式：S=Q÷(3600×v)；Q为过滤器额定风量(m³/h)，v为箱内设计平均风速(m/s)，S代表静压箱有效流通截面积(㎡)。吊顶层高受限没法加大箱体时，不能单纯压缩尺寸，需要依靠导流、均流板弥补稳压效果。

三、减少湍流的核心内部结构设计

只放大箱体容积无法完全消除涡流，导流、均流构件需要配套使用。

• 入口圆弧导流板：风管接入位置加装圆弧折弯导流板，不要用直角直板，打散高速射流，防止气流直冲过滤器中部；进风口尽量偏移箱体中心1/3宽度。
• 两级多孔均流板：风管侧布置一级均流板，穿孔率30‑35%，破碎高速气流；靠近液槽过滤器一侧布置二级均流网，穿孔率60‑65%，均衡整个截面静压，可将箱内压差波动控制在±10Pa以内。均流板不能反向安装，否则会加剧气流扰动。
• 箱体边角处理：箱体焊接内角采用一体圆弧折弯，不建议后期粘贴圆弧配件，拼接缝隙容易积尘，不利于制药洁净工况的清洗消毒。

四、液槽过滤器与静压箱匹配容易踩坑点

1、吊顶空间紧张，压缩静压箱深度，省略导流均流部件，小箱体直吹过滤器。即便液槽密封完好，滤材局部损耗速度会成倍增加。

2、进风口垂直对准液槽过滤器滤面，高速气流持续冲击局部滤材，湍流严重的同时，气流冲击会扰动果冻胶，埋下密封泄漏隐患。

3、多台液槽过滤器共用大型静压箱，无分隔腔，各风口气流互相窜扰、扰动，风量分配失衡。多台并联建议增加竖向分隔，采用独立分腔方案效果更好。

4、箱体内部留存焊接毛刺、焊渣，既会扰动气流，脱落颗粒还会污染液槽过滤器，箱体加工完成后，内壁务必打磨清理干净。

五、现场调试简单判定方法

设备调试阶段，调试人员可用风速仪多点采集过滤器上游截面风速，计算风速不均匀度。如果CV超过15%，说明静压箱气流组织存在缺陷，需要检查进风位置、导流板和均流板安装状态，不要单纯依靠更换过滤器来解决。完成风速测试之后，再开展液槽过滤器PAO完整性检漏，减少湍流带来的检漏误判。
